ROLL
FORMING

PERFILES DE ESTRUCTURA SOLAR

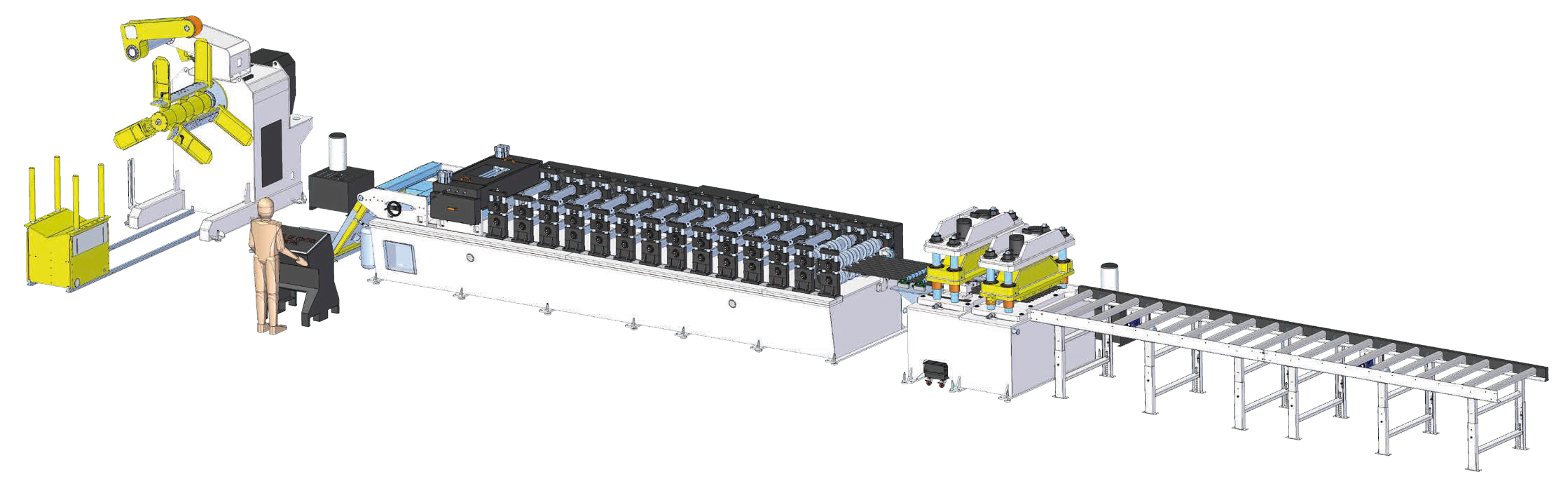

PERFILES ESPECIALES

PERFIL	Ancho	Espesor	Pesos	Velocidad	Sección Máx. Material
«C»	100 – 500 mm	2.0 – 4.0 mm	Hasta 10 Ton.	Hasta 20m/min	Hasta 2000 mm²
«Omega»	100 – 500 mm	0.8 – 4.0 mm	Hasta 10 Ton.	Hasta 20m/min	Hasta 2000 mm²

Materiales

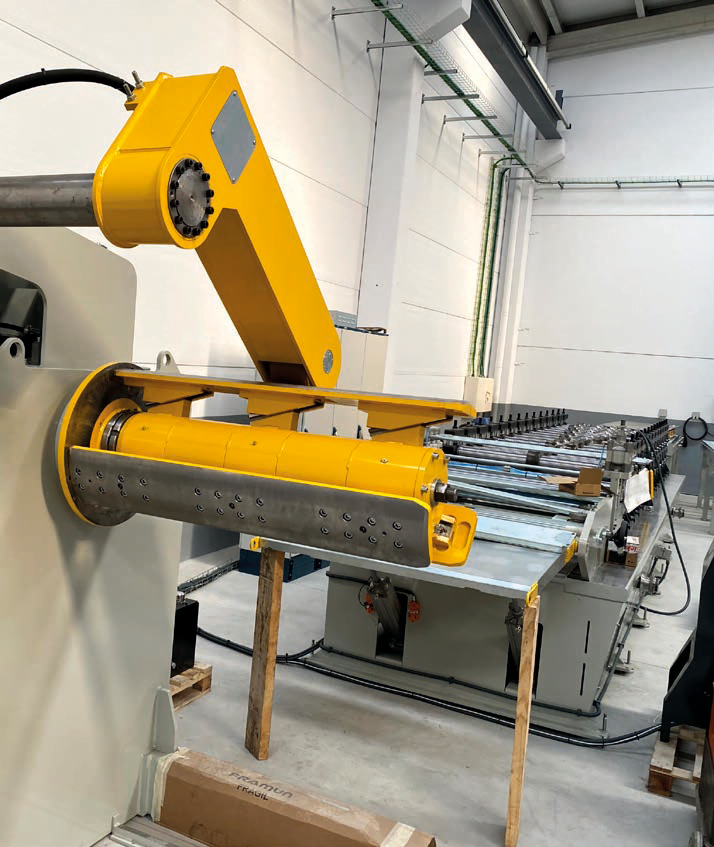

DEVANADORA
– Bobinas de hasta 24 Ton de peso.
– Bobinas hasta 500 mm de ancho.
FOSO CON CONTROL DE BUCLE:
– Control de bucle opto-eléctrico.
– Mesa salva-foso motorizada.
ALIMENTADOR ENDEREZADOR COMPACTO
– Alimentador compacto de alta velocidad servo.
-accionado con lazo cerrado.
– 4 rodillos de tracción y 7 de enderezado con relojes micrométricos.
– Ejes de arrastre con regulación neumática. Encoder sobre chapa.
– Basket de entrada y 4 centradores de alta resistencia.
– Motorización servo de hasta 60 m/min.

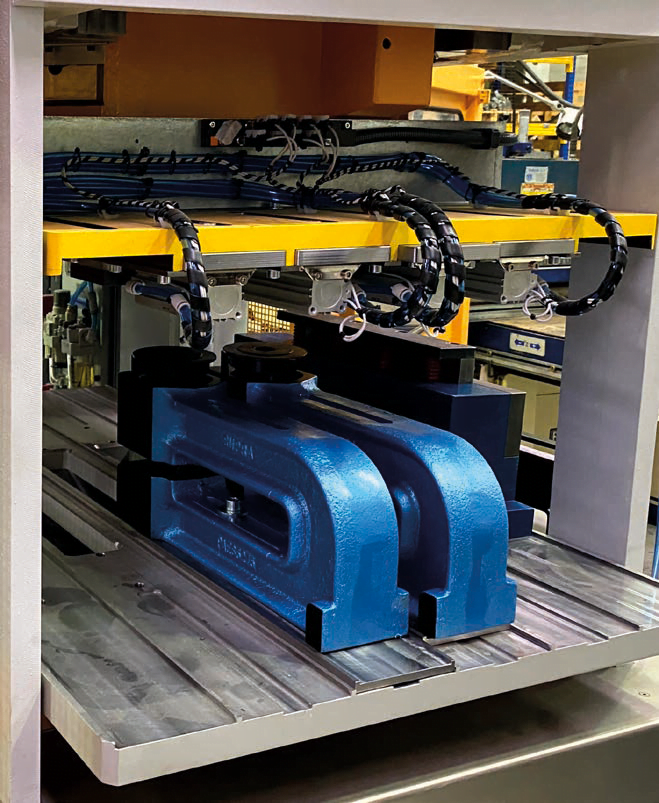

FLEXITROQUEL
– Utillaje flexible Demaq con posibilidad de trabajo con unidades comerciales.
– Capacidad de hasta 10 estaciones simultáneas con gestión a través de CNC.
– 4 utillajes de D65 y 4 utillajes de D35 sin herramientas incluidas.
– Cizalla de corte 500 x 4 incluida.
UNIDAD CNC
– Control gestor del sistema a través de HMI sobre base AB, con interface 10”.
– Programación sencilla sobre línea base.
– Diagnosis y teleasistencia.
BUFFER DE ENTRADA O PERFILADORA
– Camino motorizado en dos tramos con sensórica.
– Rodillos D85 alta resistencia.
– 4 centradores mecánicos sobre guiado lineal.

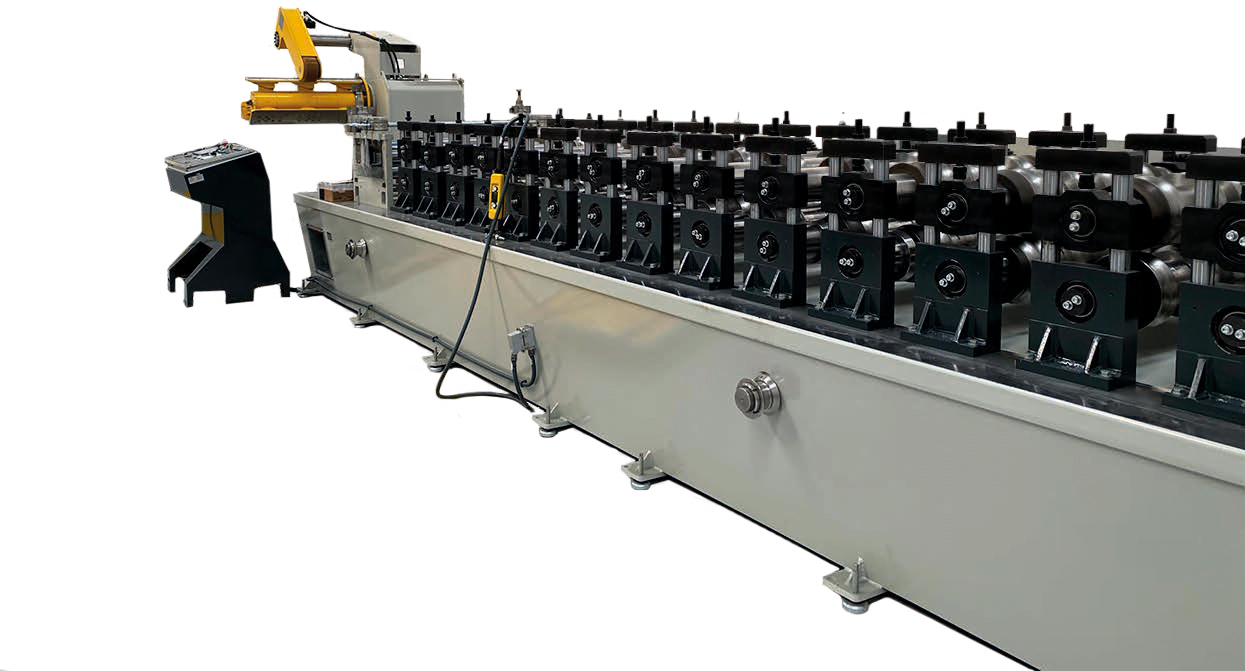

PERFILADORA DP
– Número de estaciones – 13.
– Definición de tipo de perfiles.
MESA DE DESCARGA NEUMÁTICA
– Mesa de descarga basculante electroneumática de largo 13 000 mm.
– Pulmón de descarga por cadenas de ancho 4 000 mm.

14Ton.

DEVANADORA
– Bobinas de hasta 24 Ton de peso.
– Bobinas hasta 1 200 mm de ancho.
ALIMENTADOR ENDEREZADOR COMPACTO
– Alimentador compacto de alta velocidad servo-accionado con lazo cerrado.
– 4 rodillos de tracción y 7 de enderezado con relojes micrométricos.
– Ejes de arrastre con regulación neumática. Encoder sobre chapa.
– Basket de entrada y 4 centradores de alta resistencia.
– Motorización servo de hasta 60 m/min.
FLEXITROQUEL – UNIDAD DE CORTE HIDRÁULICA
– Utillaje flexible Demaq.
– Cizalla de corte 1 200 x 1.6 incluida.

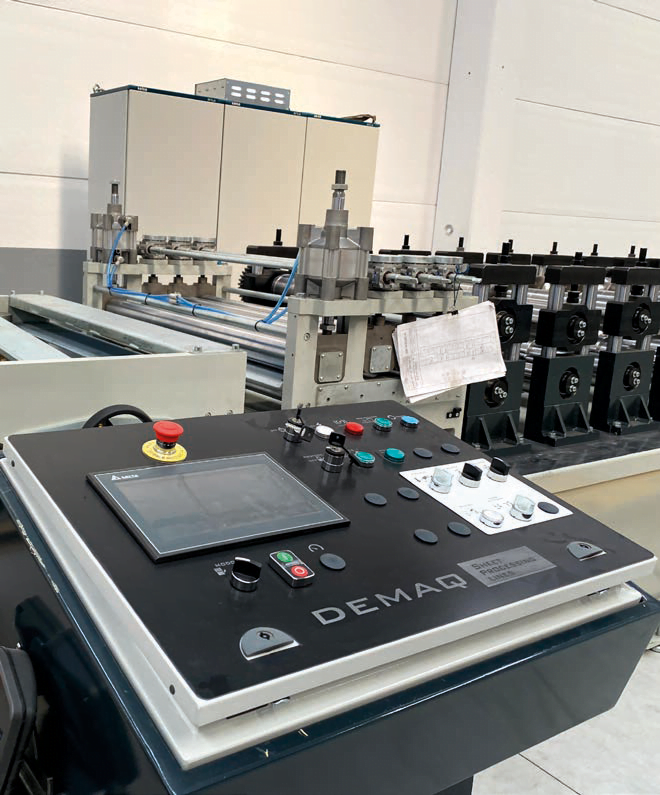

UNIDAD CNC
– Control gestor del sistema a través de HMI sobre base AB, con interface 10”.
– Programación sencilla sobre línea base.
– Diagnosis y teleasistencia.

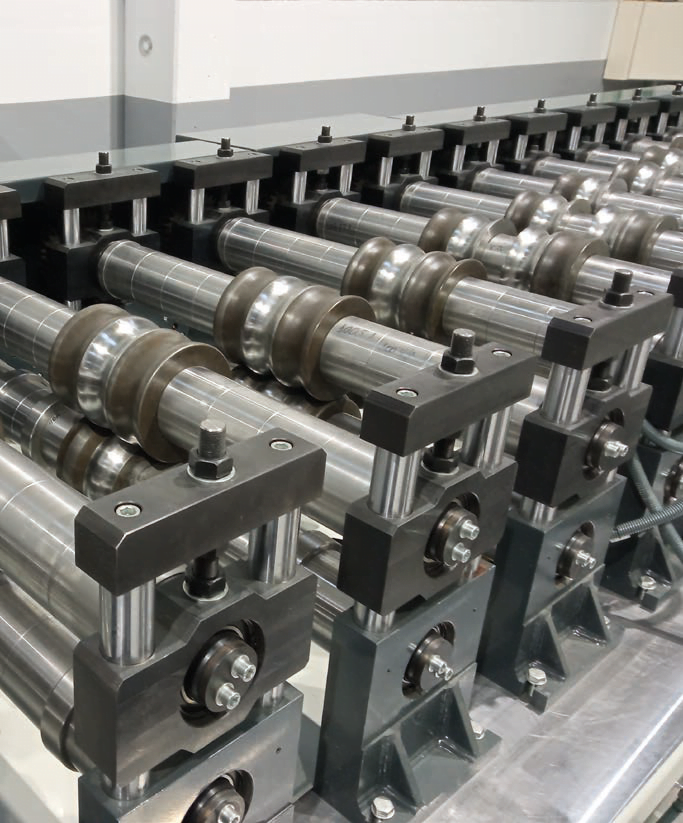

PERFILADORA
– Número de estaciones – 14.
– Definición de tipo de perfiles
CAMINO DE RODILLOS DE SALIDA
– Ancho hasta 1 200 mm.
– Compuesto por dos tramos motorizados individualmente para la extracción
de las piezas.

PERFIL	Ancho	Espesor	Pesos	Velocidad	Sección Máx. Material

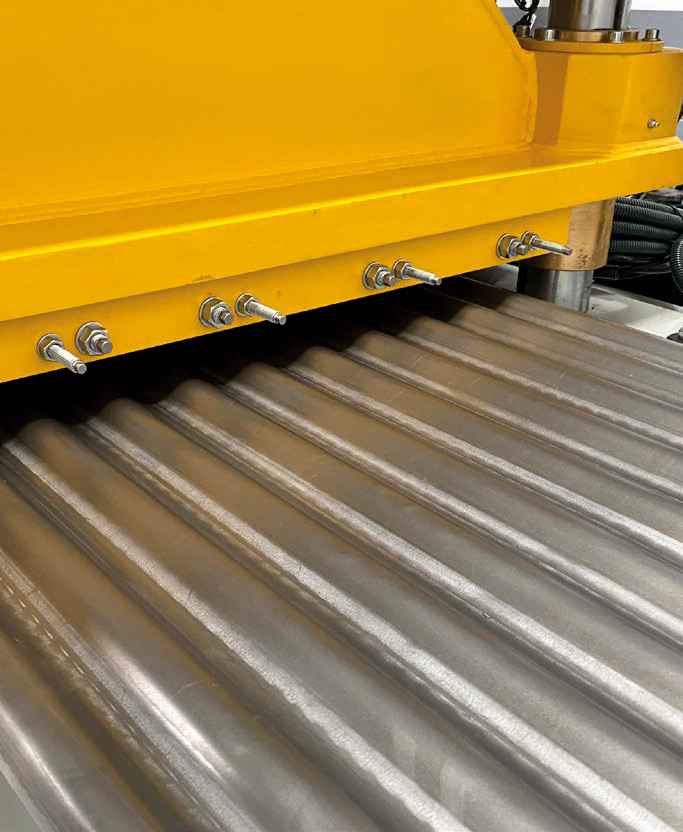

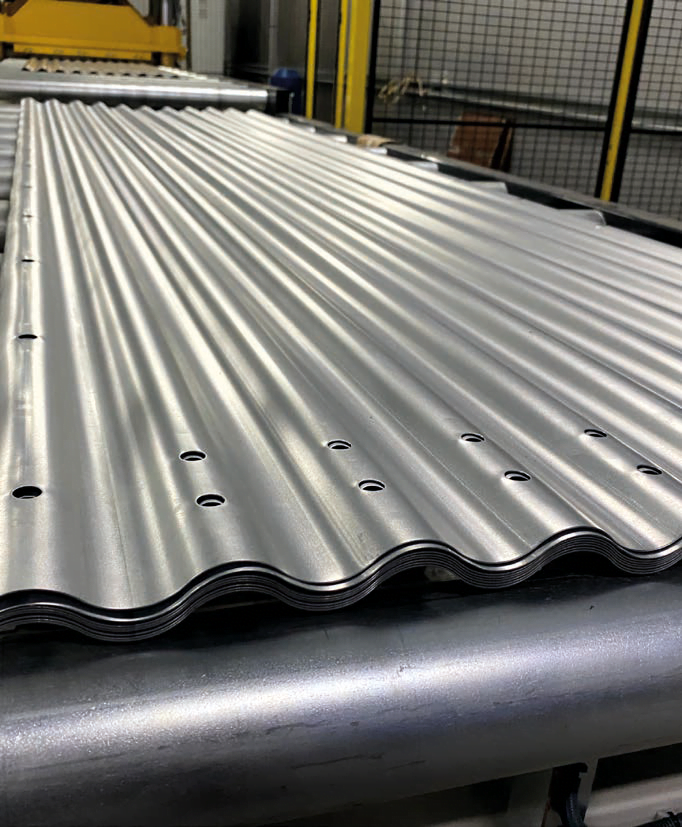

Minionda	Hasta 1250 mm	0.8 – 2.0 mm	Hasta 10 Ton.	Hasta 20 m/min	Hasta 2000 mm²
